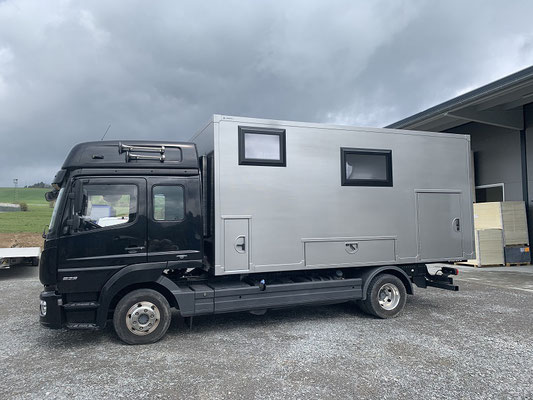

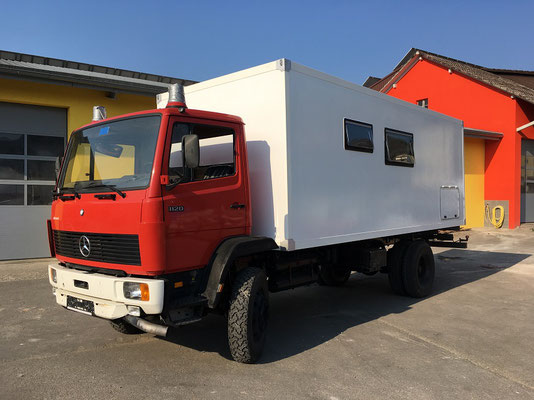

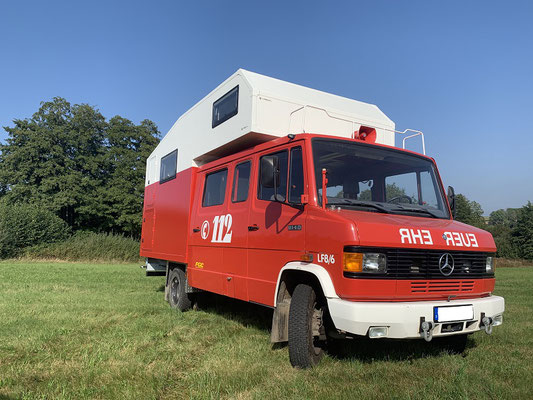

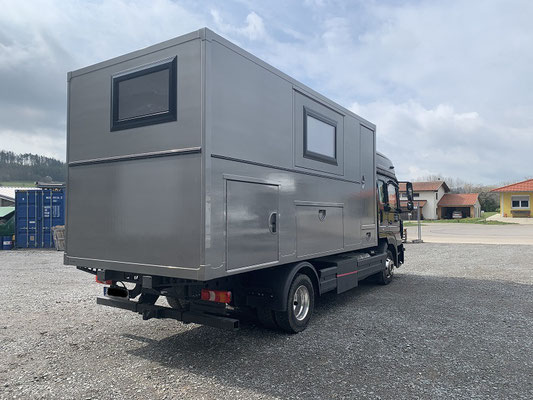

Leerkabine auf Mercedes Benz 1120



GFK-Sanwichpaneel:

X -line - Das äußerst robuste Paneel für Offroad- & Expeditionsfahrzeuge

Paneelstärken:

Stirn-/Heck-/Seitenwände: 43,5 mm inkl. 3,5 mm DUOCore

Dach: 53,5 mm begehbar inkl. 10 mm Wabe aussenliegend sowie

3,5 mm DUOCore innenliegend

Stirn-/Heck-/Seitenwände: 43,5 mm inkl. 3,5 mm DUOCore

Boden: 52 mm inkl. 12 mm Multiplex

+ 1,5 mm GFK AntiSlip „Style“ GFK-Bodenbelag

Deckschicht aussen:

1,5 mm PowerStar

Deckschicht innen:

1,3 mm Performance plus weiss matt

Schaumkern:

Polyurethan-Hartschaum

Typ: ADR RG 50 / B2 / FCKW/H-FCKW-frei

Winkel:

GFK-Pultrusionprofile innen und aussen

Eckkappen:

Aluminium lasergeschnitten, gekantet, verschweißt und gefinished



Maße:

L= 6000 mm

B= 2450 mm

H= 2200 mm



Inkl. Einbau Eingangstüre/ Serviceklappen aus thermisch getrenntem AL-Rahmenprofil, Fenster & Dachhauben  sowie Heckgarage

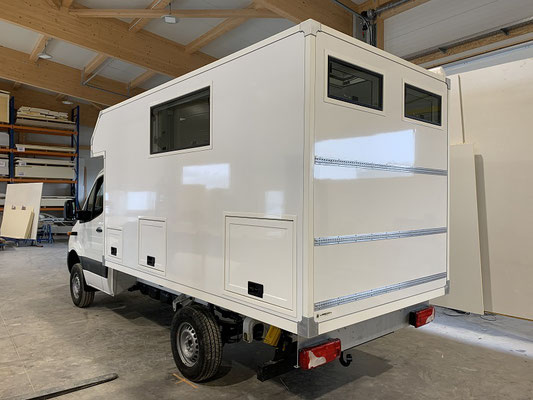

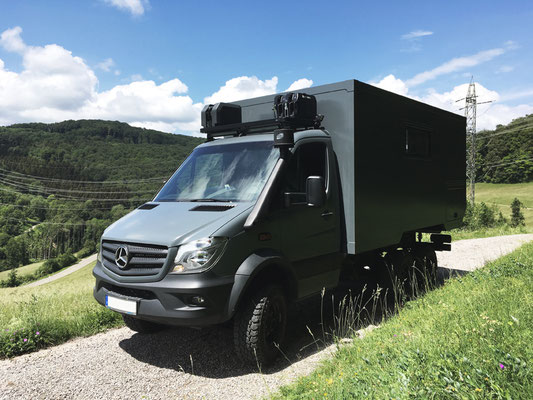

Leerkabine auf Oberaigner Sprinter 6x6



GFK-Sanwichpaneel:

X -line - Das äußerst robuste Paneel für Offroad- & Expeditionsfahrzeuge

Paneelstärken:

Dach/Stirn/Heck/Seitenwände: 55 mm inkl. 3,5 mm DUOCore

Boden: 58 mm inkl. 6,5 mm Multiplex

+ 1,5 mm GFK AntiSlip „Style“ GFK-Bodenbelag

Deckschicht aussen:

1,1 mm PowerStar

Deckschicht innen:

1,2 mm Performance plus weiss matt

Schaumkern:

Polyurethan-Hartschaum

Typ: ADR RG 50 / B2 / FCKW/H-FCKW-frei

Maße:

L= 4450 mm

B= 2230 mm

H= 2120 mm



Inkl. Einbau Outbound Eingangstüre, Fenster, Dachluke & Serviceklappen sowie Heckgarage mit abgetrenntem Schlafbereich.



Montage Front Runner Slimline II Dachträger inkl. Equipment und 2x LightPartz LED-Lightbars sowie 2x Arbeitsscheinwerfer

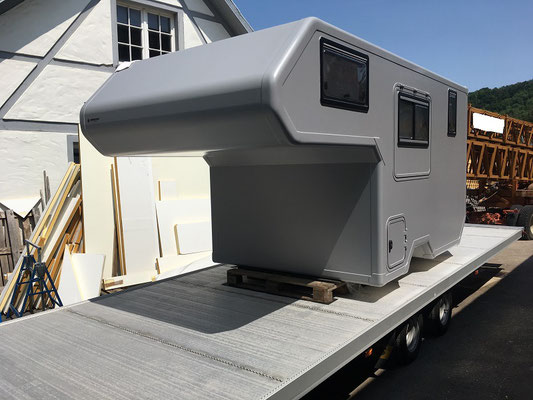

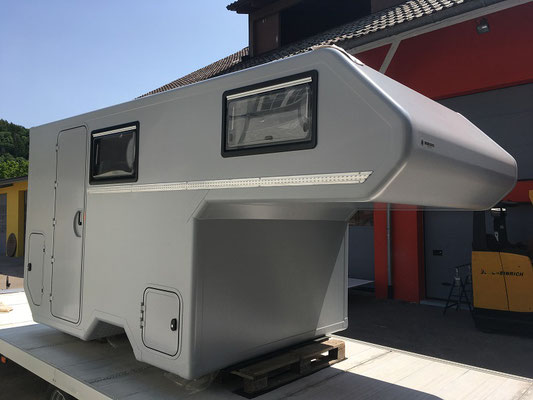

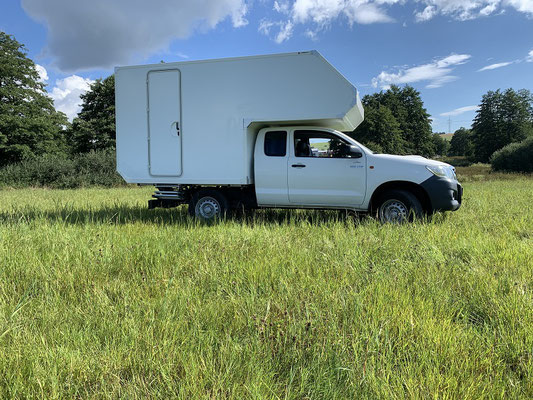

Leerkabine auf Toyota Hilux



GFK-Sanwichpaneel:

X -line - Das äußerst robuste Paneel für Offroad- & Expeditionsfahrzeuge

Paneelstärken:

Dach/Stirn/Heck/Seitenwände: 35 mm +3,5 mm DUOCore

Boden: 40 mm + 6,5 mm Multiplex

+ 1,5 mm GFK AntiSlip „Style“ GFK-Bodenbelag

Deckschicht aussen:

1,1 mm PowerStar

Deckschicht innen:

1,2 mm Performance plus weiss matt

Schaumkern:

Polyurethan-Hartschaum

Typ: ADR RG 40 / B2 / FCKW/H-FCKW-frei

Maße:

L= 4200 mm

B= 2000 mm

H= 2000 mm

Alkoven:

L= 1600 mm

H= 1045 mm



Inkl. Einbau Fenster & Serviceklappe sowie Airline-Schienen zur Befestigung Sonnensegel / Kanister-Halter/Equipment



Leergewicht: ca. 380 kg  (incl. Einlagen, Türe, Fenster, Klappe, lackiert)

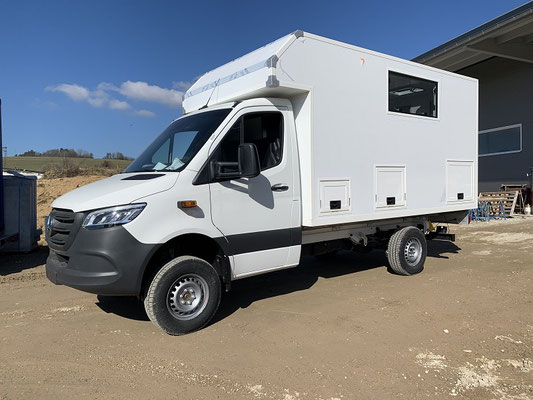

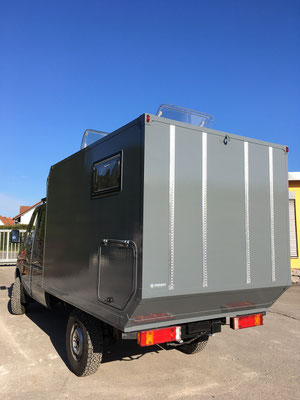

Leerkabine auf

Mercedes Benz Sprinter 313 CDI, Iglhaut 4x4



GFK-Sanwichpaneel:

X -line - Das äußerst robuste Paneel für Offroad- & Expeditionsfahrzeuge

Paneelstärken:

Dach/Stirn/Heck/Seitenwände: 30 mm +3,5 mm DUOCore

Boden: 40mm + 6,5 mm Multiplex

+ 1,5 mm GFK AntiSlip „Style“ GFK-Bodenbelag

Deckschicht aussen:

1,1 mm PowerStar

Deckschicht innen:

1,2 mm Performance plus weiss matt

Schaumkern:

Polyurethan-Hartschaum

Typ: ADR RG 40 / B2 / FCKW/H-FCKW-frei

Maße:

L= 3127 mm

B= 2006 mm

H= 1937 mm



Inkl. Einbau Heckgarage, Fenster & Dachluken sowie Gaskasten für

5 kg Gasflaschen & Montage Front Runner Dachträger

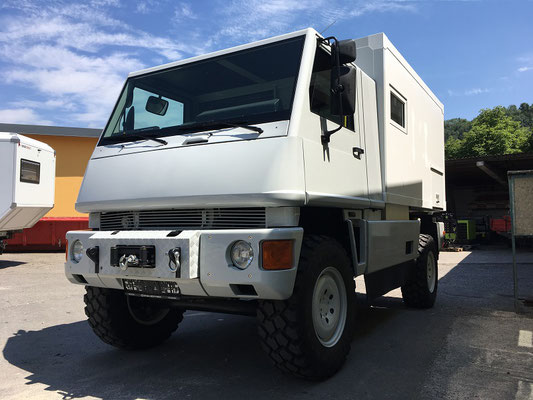

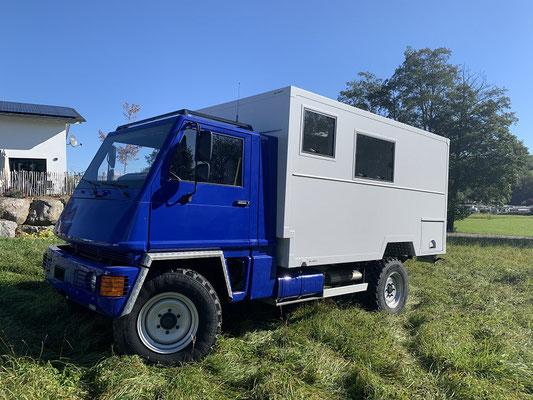

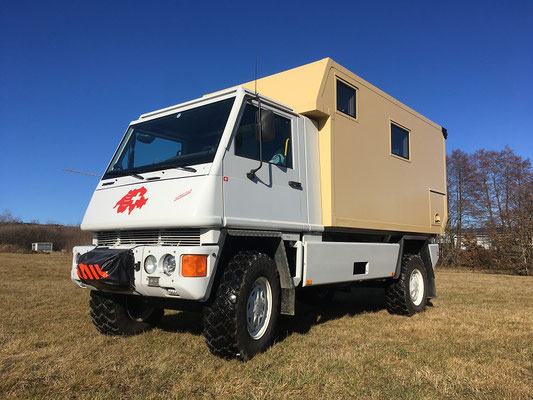

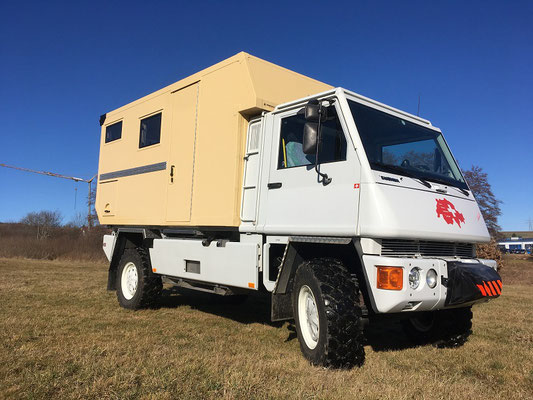

Leerkabine auf Bucher Duro 2 4x4



Aufgebaut mit beigestelltem GFK-Sandwichpaneel:



Paneelstärken:

Seitenwände/Stirn/Heck: 40 mm

Dach: 50 +3,5mm DUOCore

Deckschicht aussen:

3,0 mm

Deckschicht innen:

2,0 mm



Inkl. Einbau Heckgarage, KCT Echtglasfenster & Dachluke sowie handgefertigte GFK-Eingangstüre & 2x Gepäckraumklappen

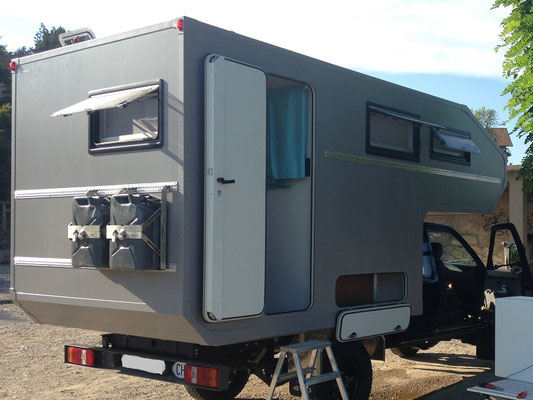

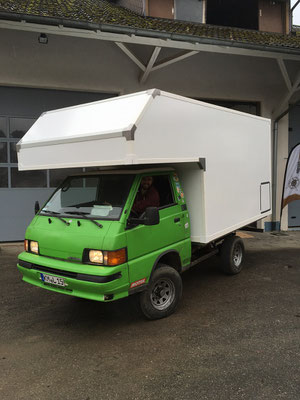

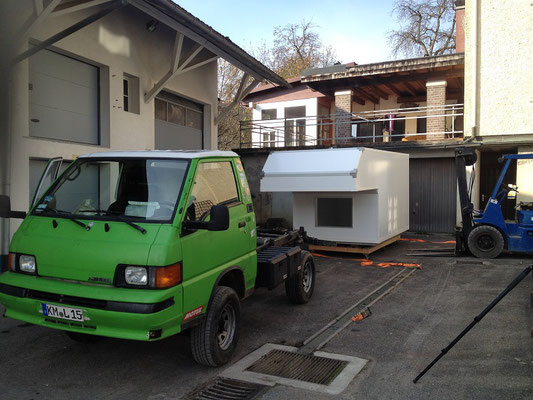

Alkoven-Leerkabine auf "Mr. Pink"

Mitsubishi L300 4x4



GFK-Sanwichpaneel:

X -line - Das äußerst robuste Paneel für Offroad- & Expeditionsfahrzeuge

Paneelstärken:

Dach/Seiten/Stirn/Heck: 40 mm

Boden: 40mm + 6,5 mm Multiplex-Rohboden

Deckschicht aussen:

1,1 mm PowerStar

Deckschicht innen:

1,2 mm Performance plus weiss matt

Schaumkern:

Polyurethan-Hartschaum

Typ: ADR RG 40 / B2 / FCKW/H-FCKW-frei

Maße:

L= 4700 mm

B= 2000 mm

H= 2000 mm

Alkoven:

L= 1700 mm

H= 700 mm



Erfahren Sie mehr über Mr. Pink und seine Abenteuer:

http://herrlehmanns-weltreise.de/mr-pink/

https://www.facebook.com/HerrLehmannsWeltreise/

https://www.youtube.com

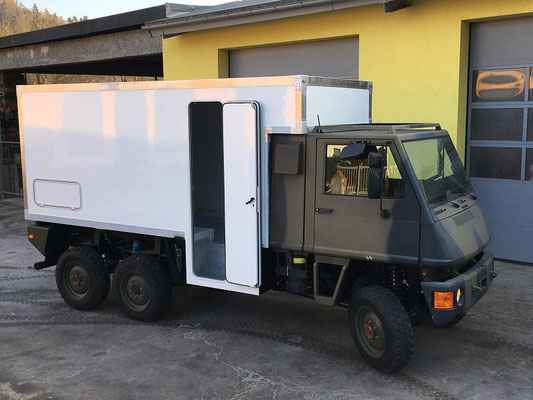

Leerkabine auf Bucher Duro 2 6x6



Alu-Sanwichpaneel:

AL-Line

Paneelstärken:

Seitenwände/Stirn/Heck: 40 mm +3,5 mm DUOCore

Begehbares Dach 60 mm +10mm DUOCore Flächeneinlage

mit Alu-Querträgern versehen

Deckschicht aussen:

o,6 mm hinterlegt mit 3,5 mm DUOCore Flächeneinlage

Deckschicht innen:

1,2 mm GFK-Performance plus weiss matt

Flächeneinlage:

DUOCore 3,5 mm

Schaumkern:

Polyurethan-Hartschaum

Typ: ADR RG 40 / B2 / FCKW/H-FCKW-frei



Leerkabine auf Pfau Protos 4x4



GFK-Sanwichpaneel:

X -line - Das äußerst robuste Paneel für Offroad- & Expeditionsfahrzeuge

Paneelstärken:

Seitenwände: 40 mm +3,5 mm DUOCore

Dach/Stirn/Heck: 50 +3,5mm DUOCore

Boden: 40mm + 6,5 mm Multiplex

+ 1,9 mm GFK AntiSlip „Style“ GFK-Bodenbelag

Deckschicht aussen:

1,5 mm PowerStar

Deckschicht innen:

1,2 mm Performance plus weiss matt

Flächeneinlage:

DUOCore 3,5 mm

Schaumkern:

Polyurethan-Hartschaum

Typ: ADR RG 50 / B2 / FCKW/H-FCKW-frei

 Maße:

L= 4000 mm

B= 2100 mm

H= 2050 mm

Leergewicht: ca. 540 kg  (incl. AL/MPX-Einlagen)



Inkl. Einbau Heckgarage, Outbound Eingangstüre sowie Serviceklappe und

2x handgefertigte GFK-Gepäckraumklappen

Mehr dazu unter:

https://4x4-eigenbau.de/

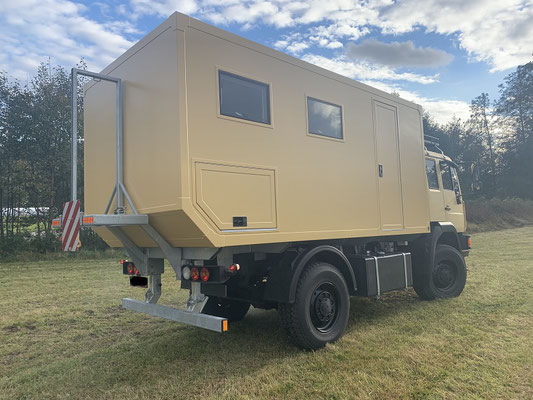

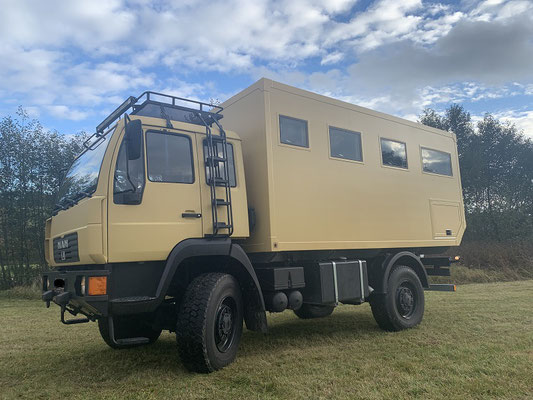

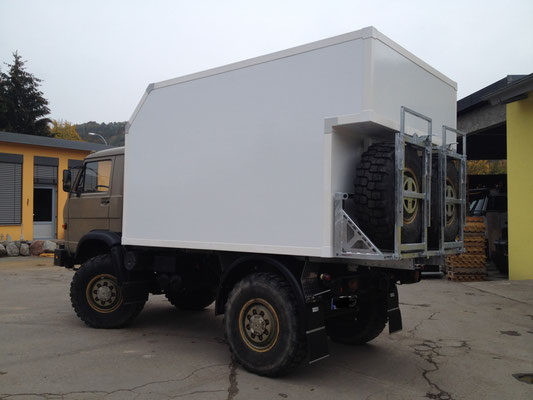

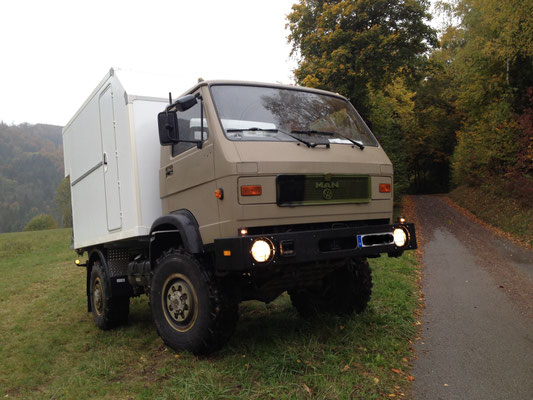

Leerkabine auf VW-MAN 8.150

mit Federrahmen & abnehmbarem Heckträger

für 2. Stk. Ersatzräder



GFK-Sanwichpaneel:

X -line - Das äußerst robuste Paneel für Offroad- & Expeditionsfahrzeuge

Paneelstärken:

Dach/Seiten/Stirn/Heck: 40 +3,5mm DUOCore

Boden: 40mm + 6,5 mm Multiplex + 1,9 mm GFK AntiSlip „Style“ GFK-Bodenbelag

Deckschicht aussen:

1,5 mm PowerStar

Deckschicht innen:

1,2 mm Performance plus weiss matt

Flächeneinlage:

DUOCore 3,5 mm

Schaumkern:

Polyurethan-Hartschaum

Typ: ADR RG 50 / B2 / FCKW/H-FCKW-frei

Maße:

L= 3700 mm

B= 2300 mm

H= 2100 mm

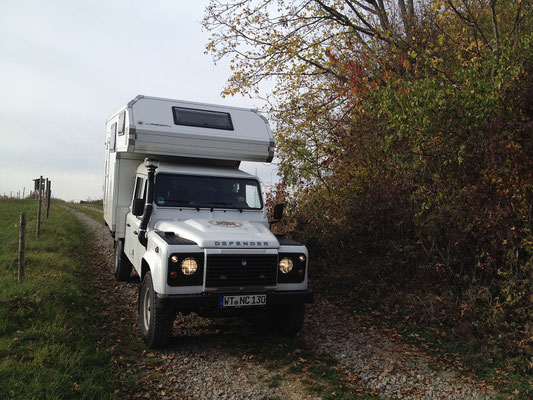

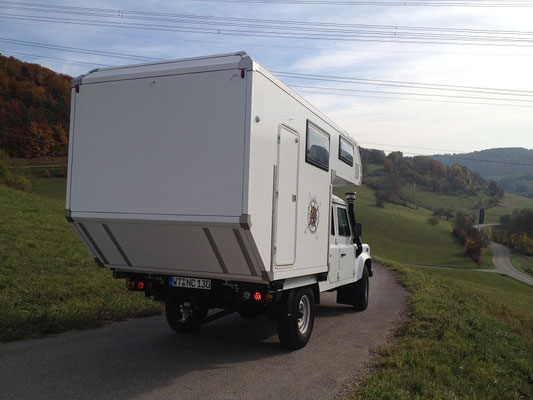

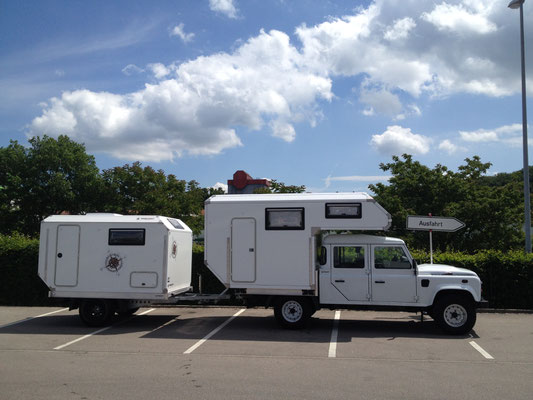

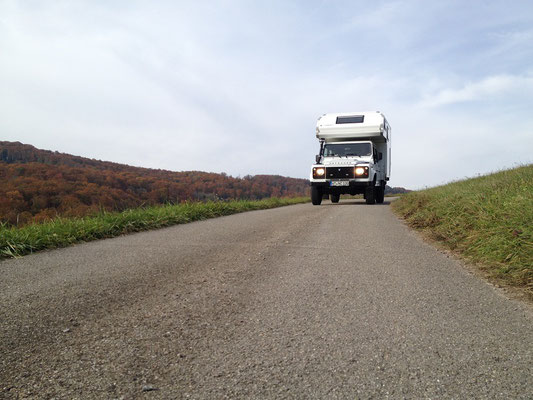

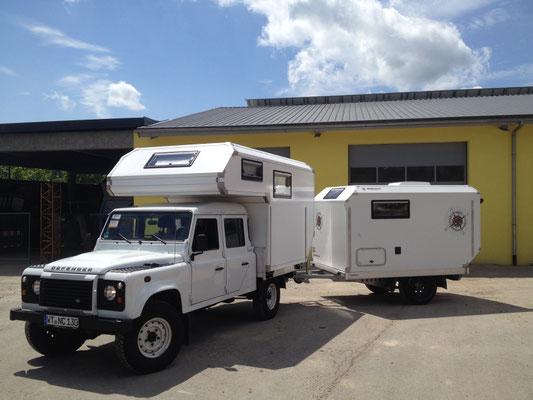

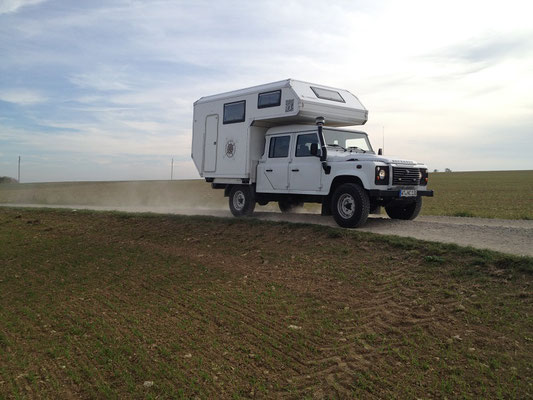

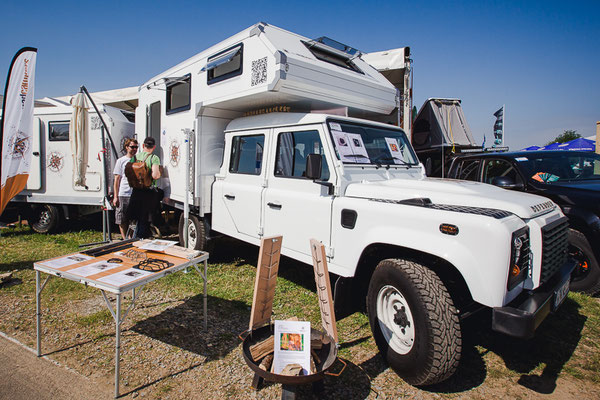

Leerkabine auf Land Rover Defender 130

Alkovenkabine mit Wechselsystem auf Aluminium-Plattform

GFK-Sanwichpaneel:

X -line - Das äußerst robuste Paneel für Offroad- & Expeditionsfahrzeuge

Paneelstärken:

Dach/Seiten/Stirn/Heck: 30 +3,5mm DUOCore

Boden: 40mm + 6,5 mm Multiplex

+ 1,9 mm GFK AntiSlip „Style“ GFK-Bodenbelag

Deckschicht aussen:

1,5 mm PowerStar

Deckschicht innen:

1,2 Performance plus weiss matt

Flächeneinlage:

DUOCore 3,5 mm

Schaumkern:

Polyurethan-Hartschaum

Typ: ADR RG 40 / B2 / FCKW/H-FCKW-frei

 Maße:

L= 3955 mm

B= 2000 mm

H= 2000 mm

Leergewicht: ca. 360 kg  (incl. AL/MPX-Einlagen)

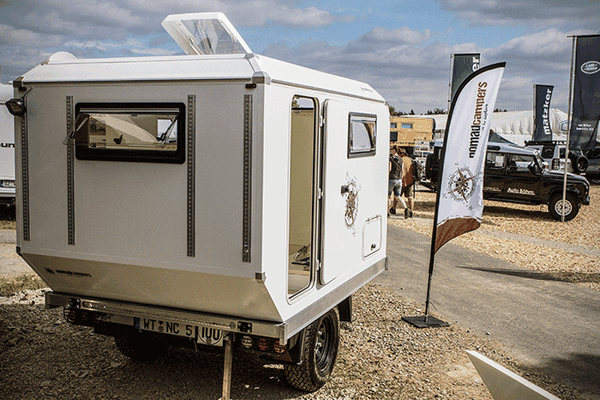

Leerkabine auf Offroad-Trailer

GFK-Leerkabine mit Wechselsystem auf Aluminium-Plattform



GFK-Sanwichpaneel:

X -line - Das äußerst robuste Paneel für Offroad- & Expeditionsfahrzeuge

Paneelstärken:

Dach/Seiten/Stirn/Heck: 30 +3,5mm DUOCore

Boden: 40mm + 6,5 mm Multiplex

Deckschicht aussen:

1,5 mm PowerStar

Deckschicht innen:

1,2 mm Standard WR

Flächeneinlage:

DUOCore 3,5 mm

Schaumkern:

Polyurethan-Hartschaum

Typ: ADR RG 40 / B2 / FCKW/H-FCKW-frei

 Maße:

L= 3955 mm

B= 2000 mm

H= 2000 mm

Leergewicht: ca. 250 kg  (incl. AL/MPX-Einlagen)
